品牌： HIWIN 導軌

類型： 滾珠絲杠軸承

產品內徑：

產品外徑：

產品厚度：

產品新型號：HG系列-滾珠式直線導軌

產品舊型號：

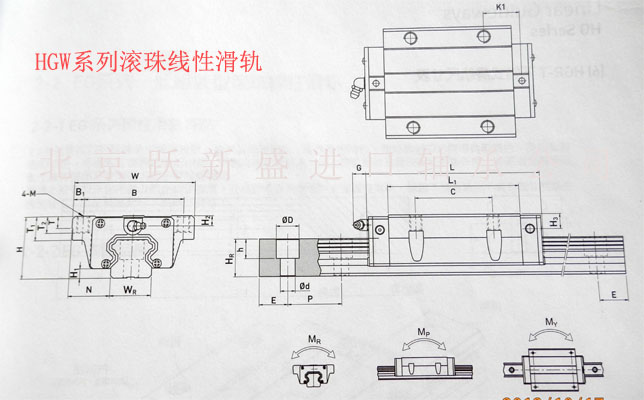

型  號 HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA 組件尺寸 H 24 30 36 42 48 60 H1 4.3  4.6 5.5 6  7.5 9.5 N 16 21.5  23.5  31 33 37.5 滑塊尺寸 W 47 63 70 90 100 120 B  38  53 57 72 82 100 B1 4.5 5 57 9 9 10 C  30 40 45 52 62  80 L1 39.4 50.5 58 70 80 97 L 61.4 77.5  84 97.4 112.4 139.4 K1 -- -- -- -- -- -- G 5.3 12 12  12 12 12.9 M M5 M6 M8  M10  M10  M12 T    6 8 8  8.5 10.1 15.1 T1   8.9  10 14 16 18 22 H2    3.95 6 6 6.5 9 8.5 H3 3.7 7  9 10.8 12.6 20.5 滑軌尺寸 WR 15 20 23 28 34 45 HR 15 17.5  22 26 29 38 D 7.5 9.5 11 14 14 20 h 5.3 8.5 9 12 12 17 d 4.5 6 7 9 9 14 P 60 60 60 80 80 105 E -- -- -- -- -- -- 動額定負荷 11.38 17.75 26.48 49.52 49.52 25.31  靜額定負荷 25.31  37.84 56.19 83.06 102.87 155.93

在此列舉部分HIWIN上銀直線滑軌型號尺寸，更多上銀直線滑軌型號信息請與北京躍新盛進口軸承公司聯系。

上銀HG系列直線滑軌為四列式單圓弧牙型接觸直線導軌，同時整合最佳化結構設計之重負荷精密直線導軌，相較于其他之直線導軌提升了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨勢，HG系列直線導軌，即為基于此理念開發之產品。

應用：機械加工中心；射出機；工具機；沖床；精密加工機；自動化裝置；重型切削機床；運輸設備；大理石切割機；量測儀器；磨床。

上銀HG系列產品規格說明

HG系列分為非互換性及互換性兩種線性滑軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法在到非互換性型之超高精度，不過由于HIWIN在制造上有良好的尺寸控制及嚴格的品質要求，互換性型之組合精度目前已在到一定的水準，對不需配對安裝線性滑軌的客戶而言，是一項很好的選擇。線性滑軌的產品規格型號主要表明線性滑軌尺寸、型式、精度等規格要求，以利訂貨時雙方對產品的確定。

上銀HG系列直線滑軌特點

1、 自動調心能力：

來自圓弧溝槽的DF組合，在安裝的時候，借由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線性滑軌內部吸收，產生自動調心能力之效果而得到高精度穩定的平滑運動。

2、 具有互換性

由于對生產制造精度嚴格管控，線性滑軌尺寸能維持在一定的水準內，且滑軌有保持器的設計以防止?jié)L珠脫落，因此部分系列精度具可互換性，客戶可依需要訂購滑軌和滑塊，亦可分開儲存滑軌和滑塊，以減少儲存空間。

3、 所有方向皆具有高剛性

運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。
